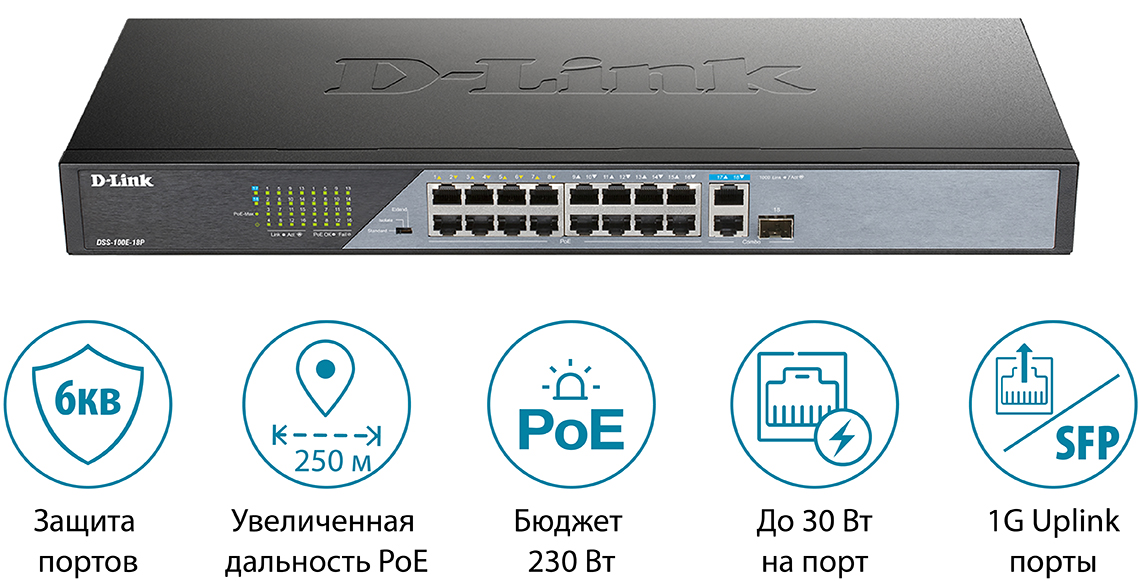

Неуправляемый коммутатор DSS-100E-18P, оснащенный 16 портами 10/100Base-TX с поддержкой PoE, 1 портом 10/100/1000Base-T и 1 комбо-портом 100/1000Base-T/SFP, позволяет пользователям легко подключать и подавать питание по Ethernet-кабелям на PoE-совместимые устройства, например на сетевые камеры, и является оптимальным решением для развертывания систем видеонаблюдения. Защита от статического электричества 6 кВ на медных портах обеспечивает их устойчивость к наведенному напряжению.
Несколько режимов работы

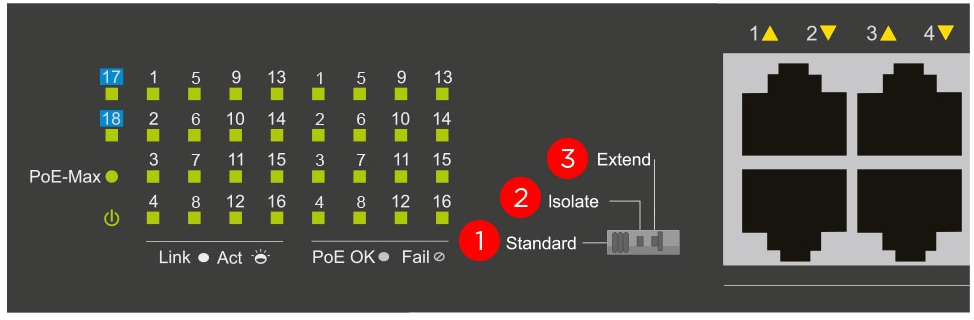

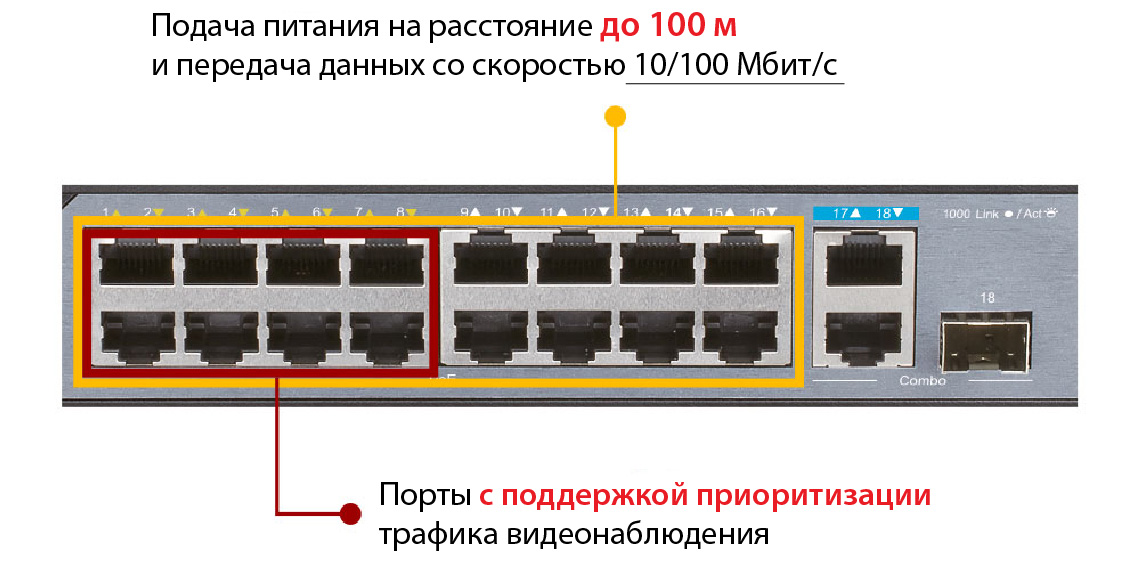

Коммутатор DSS-100E-18P оснащен трехпозиционным DIP-переключателем, позволяющим использовать три режима работы: Standard, Isolate и Extended.

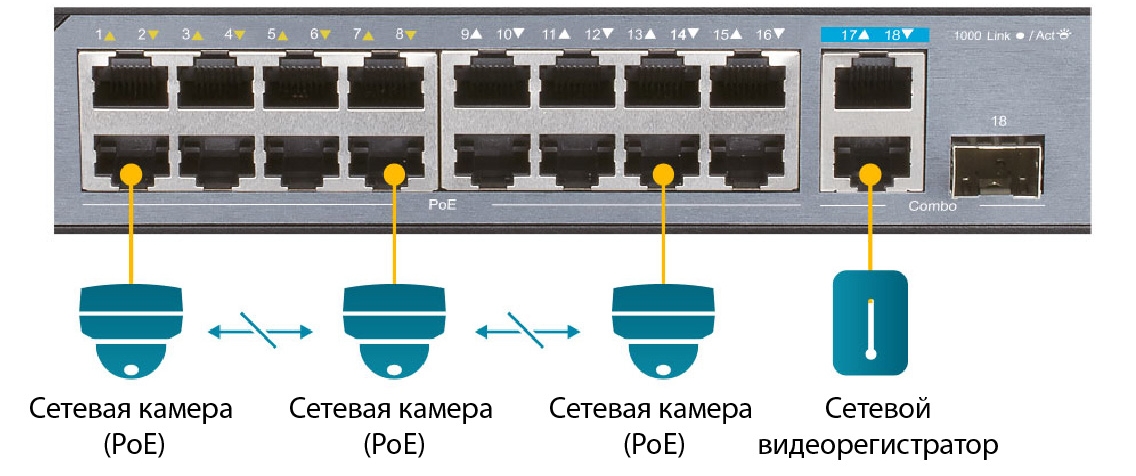

В режиме Isolate трафик между портами 1-16 передаваться не может, но каждый из них может обмениваться трафиком с портами 17 и 18.

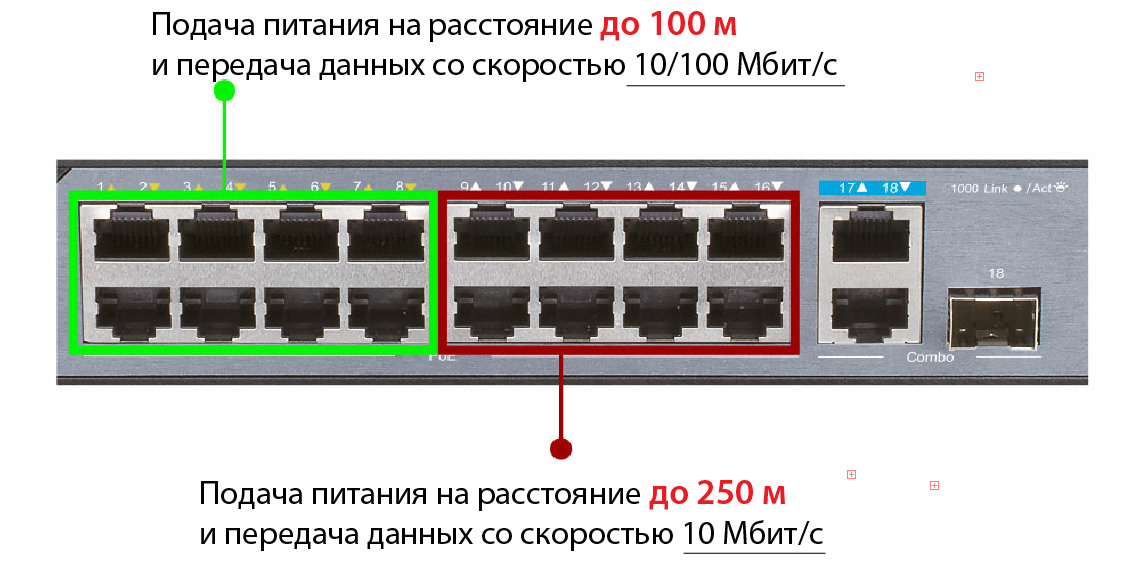

В режиме Extended максимальное расстояние передачи данных и подачи питания на портах 9-16 будет увеличено до 250 м1.
Подача питания и передача данных на увеличенное расстояние

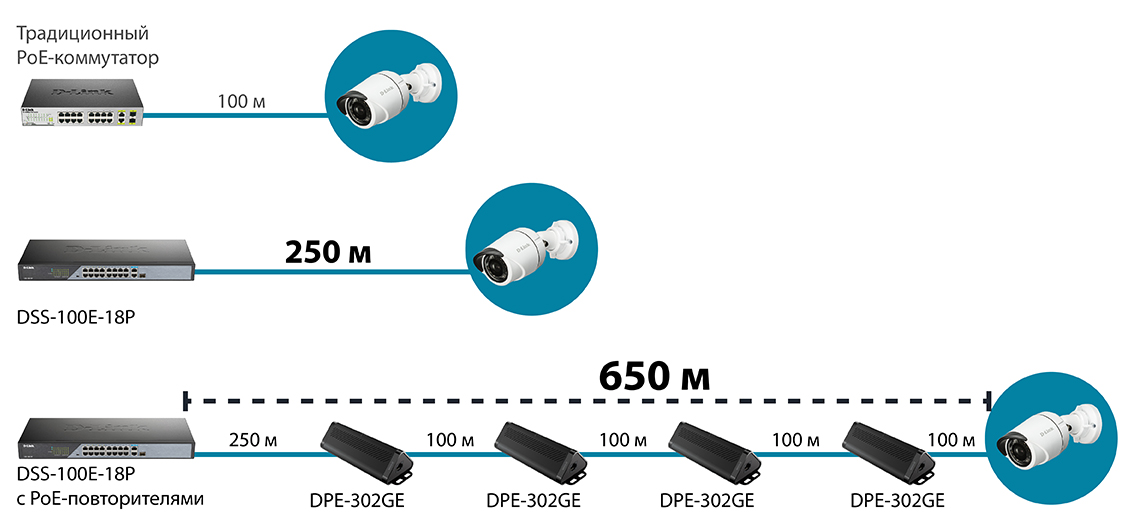

Расстояние передачи данных и подачи питания по Ethernet-кабелю на портах 9-16 коммутатора DSS-100E-18P может быть увеличено до 250 м1 благодаря использованию режима Extended. Кроме того, каскадное подключение PoE-повторителей DPE-302GE позволит еще больше увеличить это расстояние (до 650 м).
Power over Ethernet

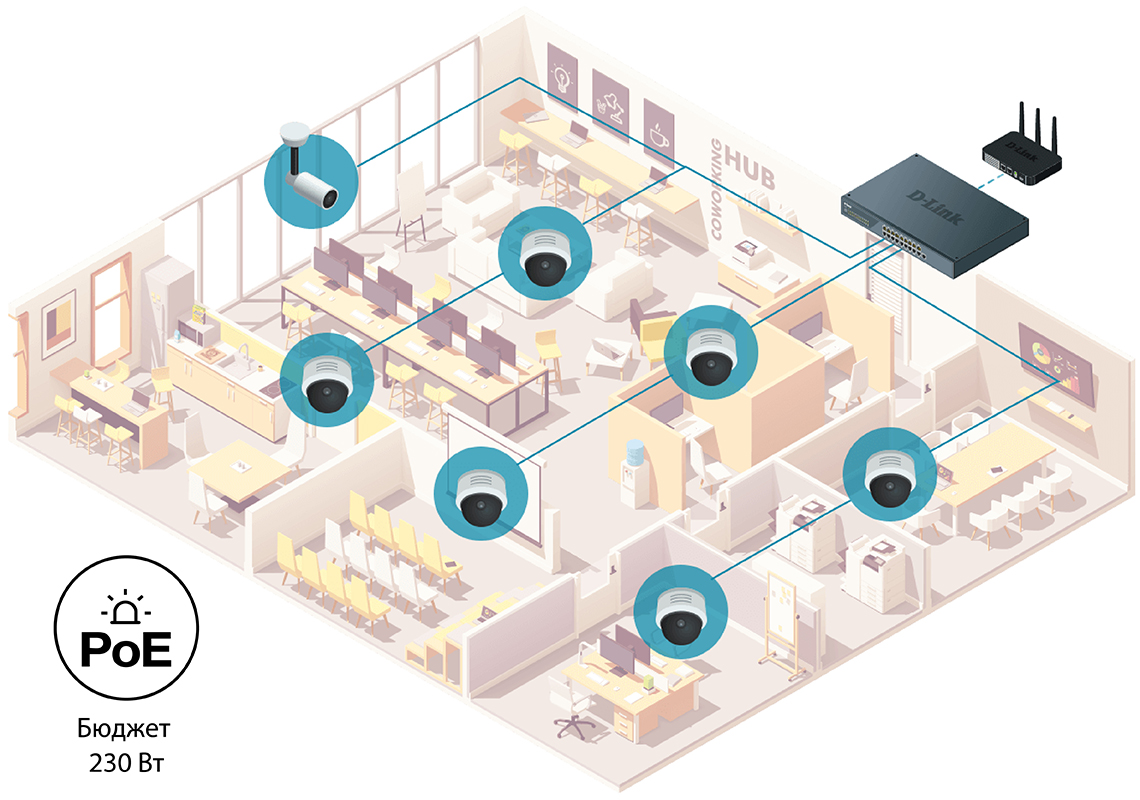

16 портов коммутатора DSS-100E-18P поддерживают стандарты IEEE 802.3af/802.3at PoE. Каждый порт подает питание мощностью до 15,4 Вт/30 Вт при общем PoE-бюджете коммутатора 230 Вт, что позволяет пользователям подключать к DSS-100E-18P устройства, совместимые со стандартами IEEE 802.3af/802.3at. Это позволяет размещать оборудование в труднодоступных местах вне зависимости от расположения электрических розеток и минимизировать прокладку кабеля.
Uplink-порты

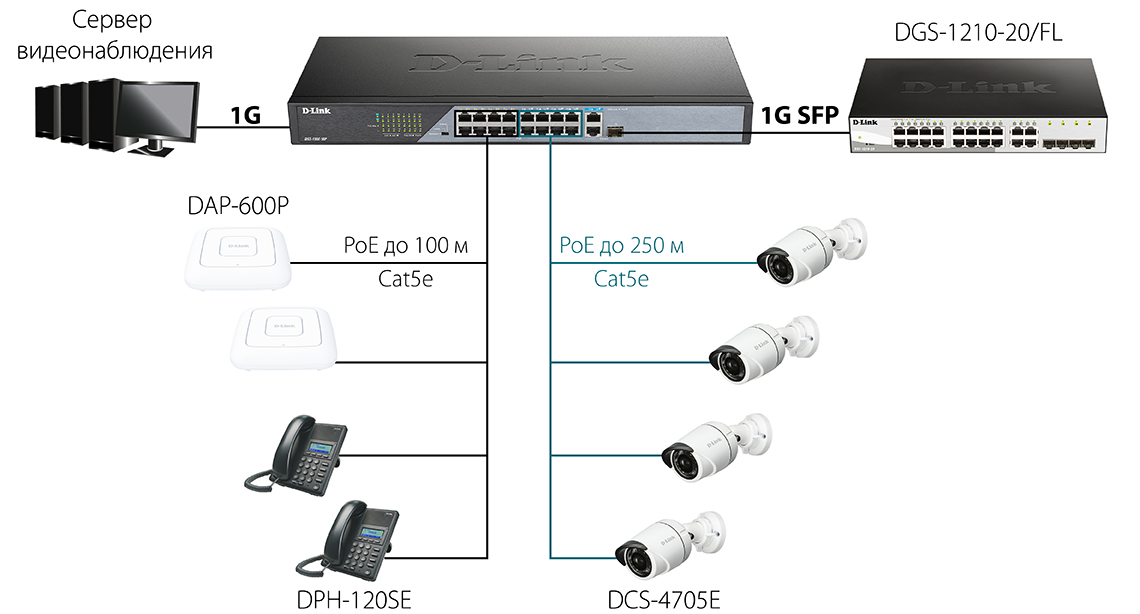

Коммутатор DSS-100E-18P оснащен uplink-портом 10/100/1000Base-T и uplink-комбо-портом 100/1000Base-T/SFP для подключения сетевого видеорегистратора (NVR), накопителя, сервера или вышестоящего коммутатора.
1Реальное расстояние передачи будет зависеть от качества кабеля и типа подключенной сетевой камеры. Коммутатор поддерживает расстояние передачи до 250 м, но при этом скорость передачи данных не будет превышать 10 Мбит/с.
Аппаратное обеспечение
Интерфейсы
• 16 портов 10/100Base-TX с поддержкой PoE
• 1 порт 10/100/1000Base-T
• 1 комбо-порт 100/1000Base-T/SFP
Индикаторы
• Power
• Link/Activity/Speed (на порт)
• PoE OK/PoE Fail (на порт PoE)
• PoE Max
DIP-переключатели
• Трехпозиционный DIP-переключатель (режимы Standard, Isolate, Extended)
Разъем питания
• Разъем для подключения питания (переменный ток)
Функционал
Стандарты и функции
• IEEE 802.3 10Base-T
• IEEE 802.3u 100Base-TX
• IEEE 802.3ab 1000Base-T
• IEEE 802.3z 1000Base-X
• IEEE 802.3az Energy-Efficient Ethernet (EEE)1
• Автоматическое согласование скорости на каждом порту
• Управление потоком IEEE 802.3x
• Автоматическое определение MDI/MDIX на всех медных портах
Производительность
Коммутационная матрица
• 7,2 Гбит/с
Метод коммутации
• Store-and-forward
Размер таблицы МАС-адресов
• 4K записей
Макс. скорость перенаправления 64-байтных пакетов
• 5,36 Mpps
Буфер пакетов
• 352 КБ
PoE
Стандарт PoE
• IEEE 802.3af
• IEEE 802.3at
Порты с поддержкой PoE
• Порты 1-16
Бюджет мощности PoE
• 230 Вт (макс. 30 Вт на порт PoE)
Физические параметры
Размеры (Д x Ш x В)
• 440 x 178 x 44 мм
Вес
• 2,137 кг
Условия эксплуатации
Питание
• 100-240 В переменного тока, 50/60 Гц
Макс. потребляемая мощность
• 265 Вт (функция PoE включена)
• 16,89 Вт (функция PoE выключена)
Потребляемая мощность в режиме ожидания
• 9,63 Вт (240 В)
Тепловыделение
• Макс.: 885,3 БТЕ/час
• В режиме ожидания: 33,4 БТЕ/час
MTBF (часы)
• 30 000
Защита от статического электричества
• Поддержка защиты от статического электричества до 6 кВ на медных портах (стандарт IEC61000-4-5)
Система вентиляции
• 1 вентилятор
Температура
• Рабочая: от 0 до 40 °C
• Хранения: от -40 до 70 °C
Влажность
• При эксплуатации: от 0% до 95% без конденсата
• При хранении: от 0% до 95% без конденсата
Комплект поставки
• Коммутатор DSS-100E-18P
• Кабель питания
• 2 крепежных кронштейна для установки в 19-дюймовую стойку
• 4 резиновые ножки
• Комплект для монтажа
• Краткое руководство по установке
Прочее
Сертификаты
• CE
• RoHS
• C-Tick
• FCC
Безопасность
• LVD
• UL
• CB
1Объем сэкономленной благодаря применению функции IEEE 802.3az Energy-Efficient Ethernet (EEE) энергии зависит от условий использования коммутатора.
